3.3.  L’inhomogénéité des couches

Afin de mettre en évidence l’inhomogénéité de la croissance en des endroits différents du substrat, des couches très épaisses (> µm) ont été déposées sur le verre. Par la suite l’épaisseur a été mesurée avec le TALYSTEP, décrit dans l’annexe  A.1, en 15 endroits différents de la couche.

Sur tous les échantillons on observe une épaisseur maximale aux alentours du centre de la plaque et une diminution monotone vers les bords. Le maximum est décalé du centre vers la sortie des gaz. Afin de comparer l’inhomogénéité de l’épaisseur de dépôt sur la plaque en fonction des paramètres de dépôt, une grandeur d = 1 -d
dmmianx à été définie, avec l’épaisseur minimale dmin à 4 mm du bord et l’épaisseur maximale dmax. La variation de d en fonction de la température T est illustrée pour trois pressions différentes dans la figure  3.5.


PIC

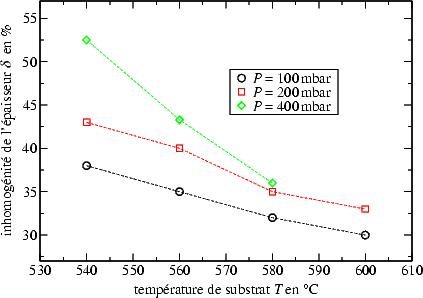

FIG. 3.5: Inhomogénéité des vitesses de croissance d en fonction de la température T pour P = 100 mbar (#   ), P = 200 mbar ([] ) et P = 400 mbar (3  ).

On peut constater, que l’homogénéité diminue lorsque la pression totale augmente et de même lorsque la température diminue. L’influence de la température peut être expliquée par deux phénomènes.
  1. Puisqu’il existe un gradient radial de la température sur la surface de la plaque, comme expliqué en section  2.3, page  51, les bords du substrat sont plus froids que le centre, la différence est de l’ordre de 10 K ; comme la vitesse de dépôt croît avec la température d’une façon approximativement exponentielle (figure  3.3), cette différence a plus d’impact relatif à basse température, qu’à haute température ;
  2. La décélération de l’augmentation de V d à température croissante décuple cet effet.

L’effet de la pression ne peut pas être expliqué par ce dernier argument. On a constaté une plus rapide augmentation de V d à des pressions totales décroissantes dans la figure  3.3, mais l’inhomogénéité diminue. Par contre on peut supposer, que la diffusion joue également un rôle, puisqu’elle est ralentie à hautes pressions. Un gradient de température radial plus important dû à un meilleur transfert de chaleur à une pression plus élevée pourrait expliquer également cette hétérogénéité.
